Описание

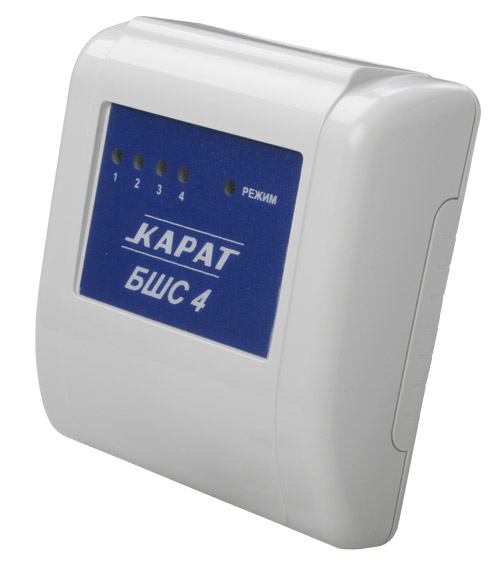

Блок расширения «БШС4» представляет из себя устройство для работы в составе системы «КАРАТ» и предназначен для расширения информационной емкости прибора КАРАТ,БШС-4Блок расширения «БШС4» представляет из себя устройство для работы в составе системы «КАРАТ» и предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в центральный блок КАРАТ информации о состоянии охранных и пожарных извещателей, а также линий оповещения. Кроме того, «БШС4» осуществляет прием и выполнение команд от ЦБ, а также запуск местного оповещения.
Прибор «КАРАТ» позволяет подключить до 57-ми блоков расширения «БШС4». Подключение блока к прибору осуществляется по 2-х проводной линии. Схема подключения и обозначения клеммников – см. рис. 7.
На панели блока расположены светодиодные индикаторы состояния шлейфов сигнализации и режима работы.
Канал связи между ЦБ и внешними блоками БШС4 защищен несколькими способами, обеспечивающими гарантированную доставку и закрытость информации, а также серьезно осложняющими внешние попытки вмешательства в работу системы.
Особенности:
-Подключение внешнего (местного) оповещателя
-Светодиодные индикаторы ШС отображают состояние каждого из 4-х шлейфов
-Задание параметров ШС осуществляется с помощью БИУ
-2 исполнительных реле с перекидными контактами для каждой пары ШС
-Подключение скважины ключа Touch Memory
Характеристики
Информационная ёмкость (кол-во шлейфов) 4
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1, 5 мА
Напряжение питания (ток постоянный) 11...14 В
Количество исполнительных реле 2
Постоянное напряжение, коммутируемое контактами реле, не более 36 В
Переменное напряжение, коммутируемое контактами реле, не более 220 В
Ток, коммутируемый реле, не более 1 А
Количество выходов типа «открытый коллектор» 2
Ток потребления по выходу «Оповещение», не более 0,2 А
Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 0,4 А
Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс
Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс
Напряжение в ЛК в состоянии ОБРЫВ 20 ±1 В
Напряжение в ЛК в состоянии НОРМА 16 ±2 В
Диапазон рабочих температур -30...+50 °С
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 93%
Вес 0,15 кг
Габаритные размеры\111x105x40 мм
Срок службы, не менее 10 лет
Характеристики
- Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более
- 1, 5 мА
- Напряжение питания (ток постоянный)
- 11...14 В
- Постоянное напряжение, коммутируемое контактами реле, не более
- 36 В
- Переменное напряжение, коммутируемое контактами реле, не более
- 220 В
- Ток, коммутируемый реле, не более
- 1 А
- Ток потребления по выходу «Оповещение», не более
- 0,2 А
- Ток потребления по выходу «Лампа» для питания световых оповещателей, не более
- 0,4 А
- Регистрируются нарушения пож./охр. шлейфа длительностью, более
- 350 мс
- Не регистрируются нарушения пож./охр. шлейфа длительностью, менее
- 250 мс
- Напряжение в ЛК в состоянии ОБРЫВ
- 20 ±1 В
- Напряжение в ЛК в состоянии НОРМА
- 16 ±2 В
- Диапазон рабочих температур
- -30...+50 °С
- Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более
- 93%
- Вес
- 0,15 кг
- Срок службы, не менее
- 10 лет
