ДПМ-004М04-7, 0/0, 6-H оптоволоконный кабель в Уссурийске

Под заказ

Заказать

Есть аналоги из спецпредложений

Проверьте раздел распродажи: там могут быть складские остатки и близкие позиции для этой задачи.

Описание

Расшифровка оптического кабеля ДПМ:

Д - Тип центрального силового элемента - Диэлектрический

П - Тип внутренней оболочки - полиэтиленовая

М - Тип защитного покрова - несущие силовые элементы из диэлектрический стержней

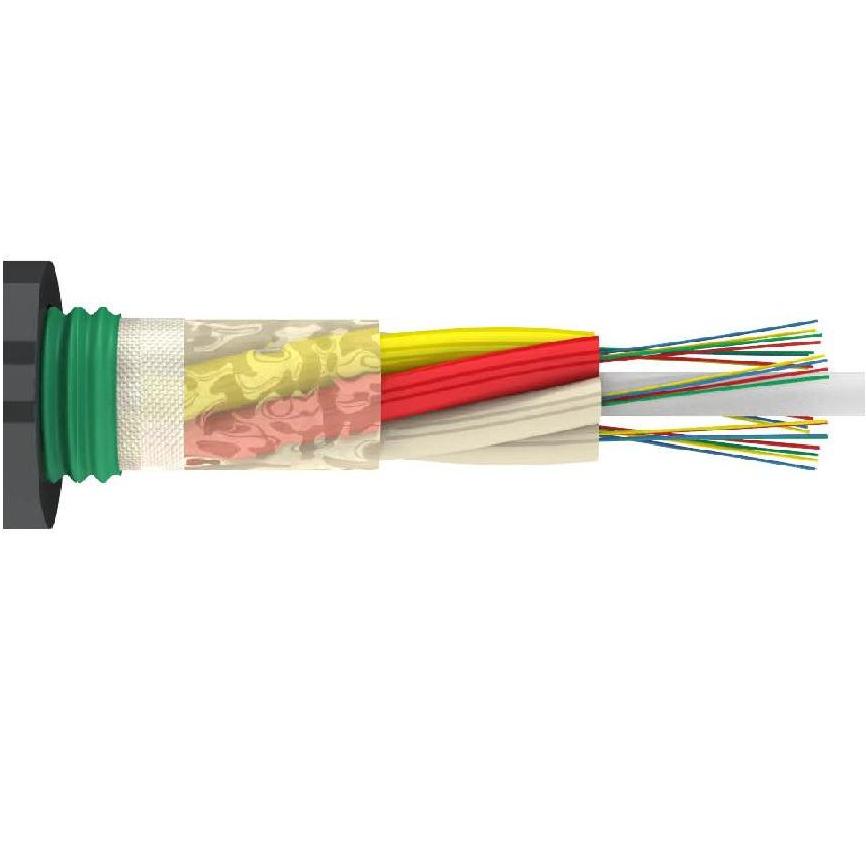

Конструкция оптического кабеля ДПМ:

1. Диэлектрический центральный силовой элемент

2. Оптическое волокно (от 2 до 16)

3. Оптический модуль (от 1 до 12)

4. Внутренняя оболочка

5. Кордель

6. Гидрофобный гель

7. Повив из несущих силовых элементов из диэлектрических стержней

8. Наружная оболочка:

- полиэтиленовая (ДПМ) — для применения в электрических полях с потенциалом до 12 кВ;

- из дугостойкого материала (ДПМ-Р) — для применения в электрических полях с потенциалом до 25 кВ

- из материала, не распространяющего горение (ДПМ-Н)

- из материала, не распространяющего горение и не содержащего галогены (ДПМ-Г)

Назначение оптического кабеля ДПМ:

Кабель предназначен для подвески на опорах линий электропередачи, контактной сети железных дорог, воздушных линий связи, а также в кабельной канализации и в грунтах всех категорий (кроме кабелей без внутренней полиэтиленовой оболочки). При изготовлении кабеля в оболочке из материала, не распространяющего горение: внутри зданий, в тоннелях и коллекторах; в оболочке из материала, не содержащего галогены, так же и в кабельной канализации.

Технические характеристики оптического кабеля ДПМ:

Длительно допустимая растягивающая нагрузка: 3.5-40.0 кН

Допустимая раздавливающая нагрузка: 0,4 кН/см

Стойкость к изгибам на угол 900 - 20 циклов

Радиус изгиба – 20 номинальных наружных диаметров кабеля

Стойкость к осевым закручиваниям на угол ± 3600 на длине 4м: 10 циклов

Стойкость к ударной нагрузке одиночного воздействия: 10 Дж

Рабочий диапазон температур:

- для кабелей в полиэтиленовой наружной оболочке: -60...+70 0С

- для кабелей в негорючей наружной оболочке: -40...+60 0С

Низшая температура монтажа:

- для кабелей в полиэтиленовой наружной оболочке: -30 0С

- для кабелей в негорючей наружной оболочке: -10 0С

Номинальный наружный диаметр: 14,2 – 24,1 мм

Максимальная масса: 180-525 кг/км

Электрическое сопротивление наружной оболочки: 2000 МОм
