Описание

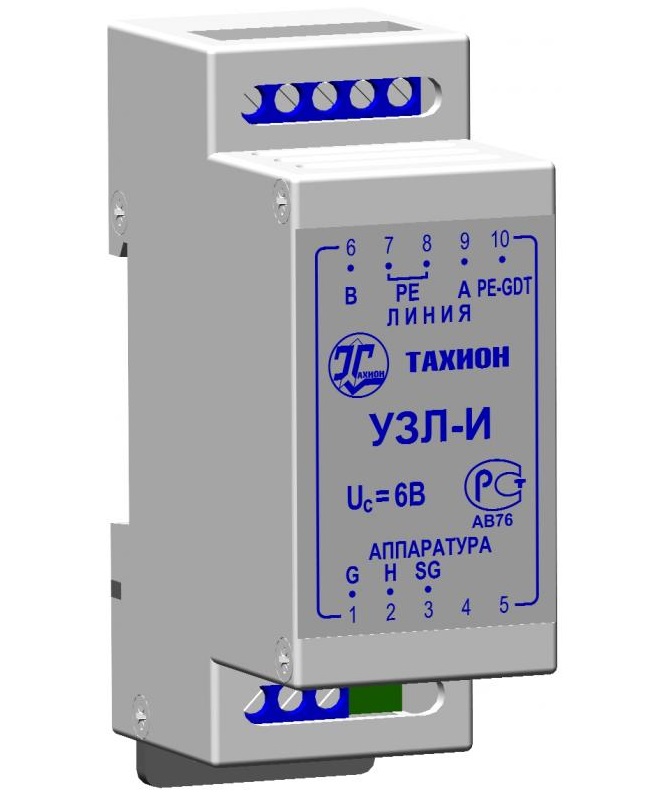

Устройство защиты УЗЛ-И предназначено для защиты от импульсных перенапряжений оборудования распределительных сетей аппаратуры промышленной автоматизации, портов последовательного интерфейса RS-485 и его аналогов, сигнальных портов систем управления и измерения.Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта.
УЗЛ-И по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
Основные технические характеристики:
Номинальное рабочее напряжение UN 5 В DC
Макс. длительное рабочее напряжение UС 6,5 В DC
Номинальный рабочий ток IN 100 мА
С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля 2 / 2 кА
Суммарный импульсный ток (8/20 мкс) 4 кА
Уровень напряжения защиты UP при In, не более
Линия – линия (A – B) 15 В
Линия – сигнальная земля (A, B – SG) 15 В
Линия –защитная земля: (A, B, SG) – (PE-GDT) 600 В
Время срабатывания tA, не более Линия-линия / линия-земля 10нс/100 нс
Вносимое сопротивление на цепь, не более 4,7 Ом
Скорость передачи данных, не более 1 Мбит / сек
Диапазон рабочих температур - 55°С ¸ +85°С
Габаритные размеры 89 х 58 х 35 мм
Вес в упаковке 90 г
1Категория испытаний по МЭК 61643-21 С2
Краткое описание
Устройство защиты интерфейса RS-485. Предназначено для защиты оборудования от импульсных перенапряжений в линиях последовательного интерфейса RS-485, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и др). Скорость передачи данных не более 1 Мбит/сек. Импульсный разрядный ток 8/20 мкс – 10 кА. Напряжение ограничения 15 В. tраб от минус 55 до +80°C. Габаритные размеры 86х58х35 мм. Устанавливается на DIN-рейку
