Описание

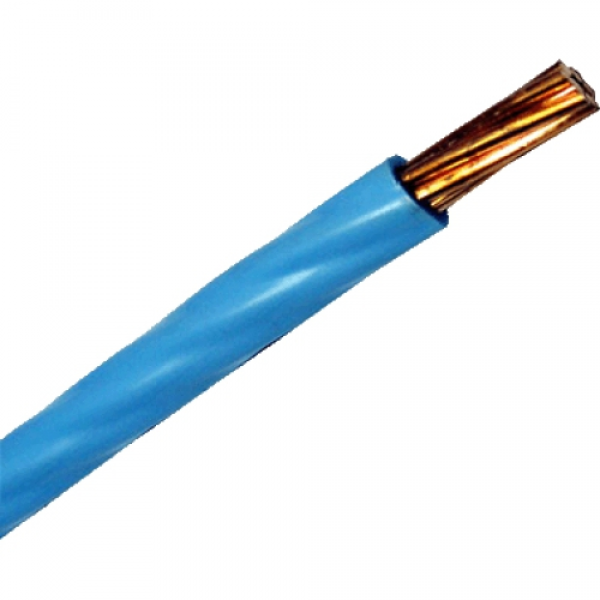

ПВ-3 2.5 - провод силовой установочный(монтажный) с медной многопроволочной жилой сечением 2,5 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПВ-3 2,5 - является устаревшей маркировкой провода силивого установочного, после вступления в действие ГОСТ 31947-2012 маркировка изменилась на ПуГВ 2,5 конструкция и характеристики не изменились.
Технические характеристики провода ПВ-3 2,5
Климатические исполнение провода ПВЗ 1х2.5 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПВЗ 2,5 : -50 °С.
Максимальная температура эксплуатации провода ПВ-3 1х2.5 : +65°С.
Провод установочный ПВ-3 1*2,5 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПВ-З 1х2.5 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-3 2,5 - 18 миллиметров.
Длительно допустимая температура нагрева жилы провода ПВ-3 1х2.5 не более 70 °С.
Наружный диаметр провода ПВ-3 1*2,5 - 3,6 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПВ-3 2.5 - 0,0349 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПВ-3 1х2,5 :
Допустимый ток провода ПВ-3 1*2.5 - 32 Ампер.
Активное сопротивление жилы - 7,55 Ом на километр.
Номинальное напряжение - 750 Вольт.
Расшифровка маркировки ПВ-3 2,5 :
П - провод установочный.
3 - повышенная гибкость.
В - изоляция из поливинилхлорида.
2,5 - сечение токопроводящей жилы.
Конструкция провода ПВ-3 1х2.5 :
1) Жила – из медной отожженной проволоки пятого класса по ГОСТ 22483-77.
2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПВ-3 2,5 :
Провод силовой медный установочный ПВ-3 1х2.5 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-3 1*2,5 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-3 2.5 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
Характеристики
- Климатические исполнение провода ПВЗ 1х2.5
- УХЛ, вторая категория размещения по ГОСТ 15150-69.
- Минимальная температура эксплуатации ПВЗ 2,5
- -50 °С.
- Максимальная температура эксплуатации провода ПВ-3 1х2.5
- +65°С.
